ESP32驱动ST7789屏幕

TFT_eSPI是用于TFT-LCD液晶屏的Arduino图形库，可支持下面多种液晶屏驱动芯片。下面简单记录使用TFT_eSPI电亮一块ST7789的TFT显示屏。

使用的单片机为：ESP32-C6

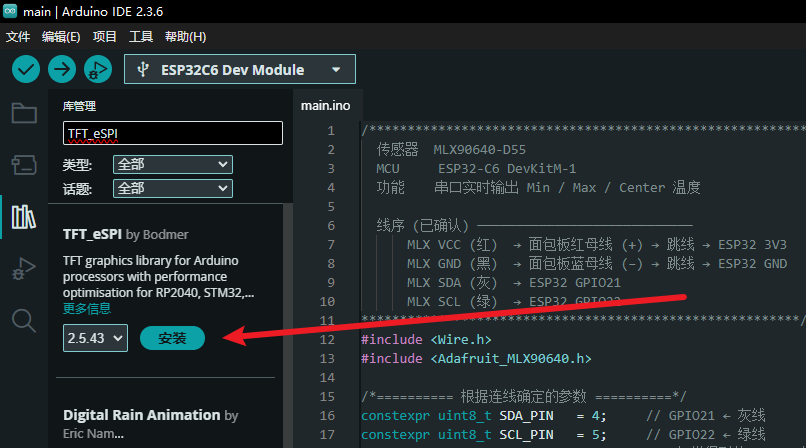

安装TFT_eSPI驱动库：

配置TFT_eSPI驱动库：

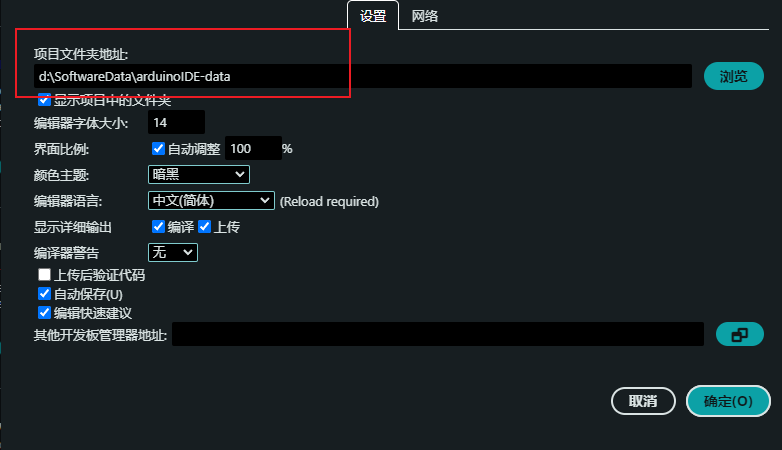

首先找到TFT_eSPI驱动库的源文件，存放在c:\Users\用户名\Documents\Arduino\libraries\TFT_eSPI目录，如果更改过默存放目录可以在 软件菜单栏：文件->首选项里查看：

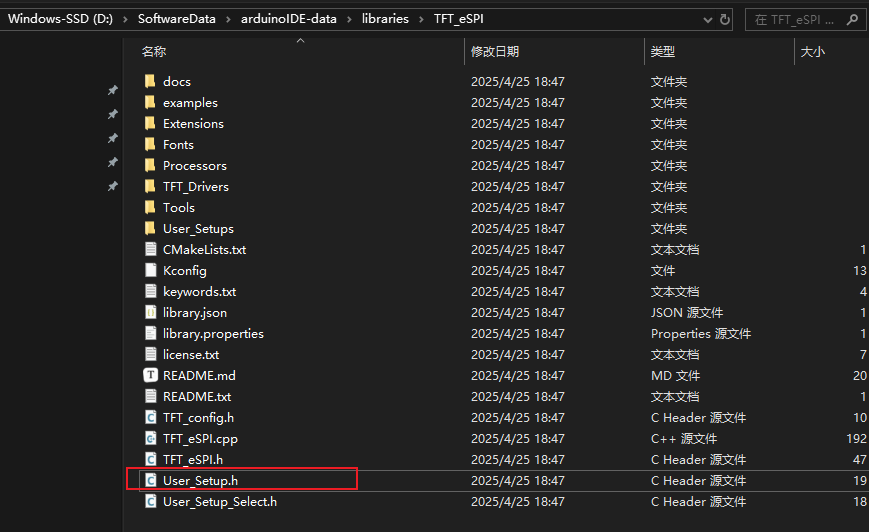

源文件如下：

User_Setup.h中有一些需要自己配置的宏，需要修改为我们需要点亮的屏幕配置，使用代码编辑软件打开，然后进行下面的配置：

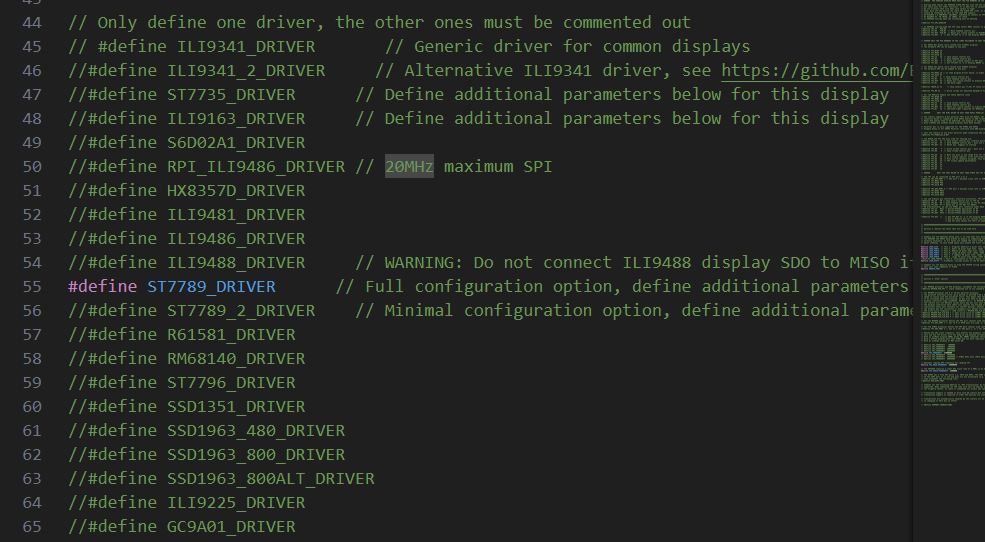

选择对应的液晶屏驱动芯片，取消ST7789_DRIVER 的注释状态：

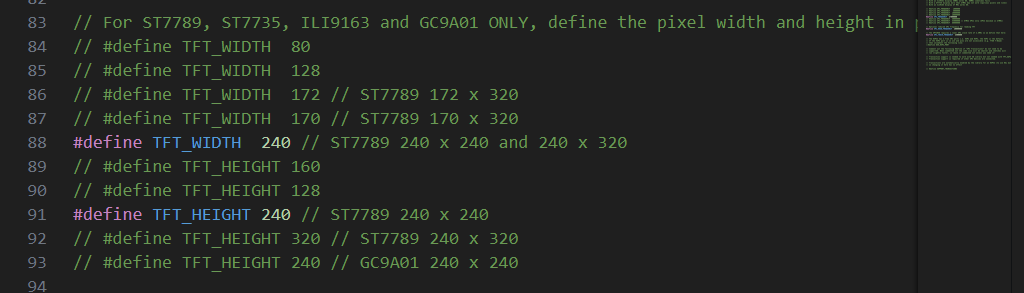

定义屏幕尺寸

我手里的屏幕是240x240,选择TFT_WIDTH为240，TFT_HEIGHT为240:

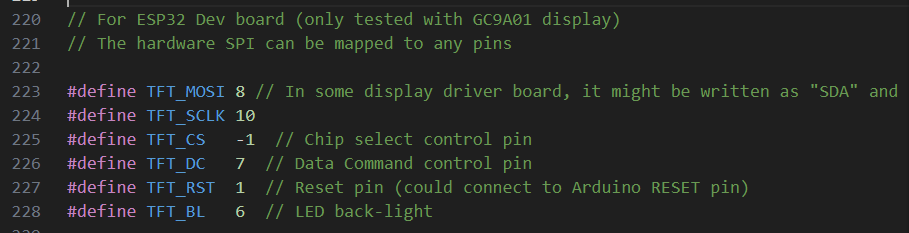

定义对应模块的引脚:

这里没有使用CS引脚，所以设置为-1.

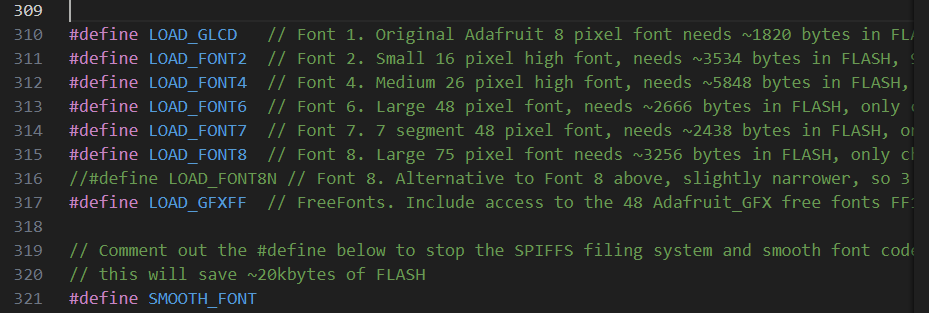

定义用到的字体（可选）

我这里保持默认：

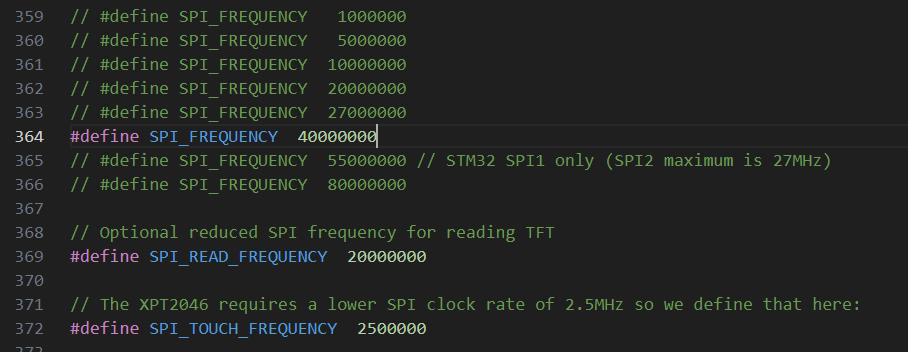

其它设置如SPI频率（可选）

测试配置好的屏幕驱动：

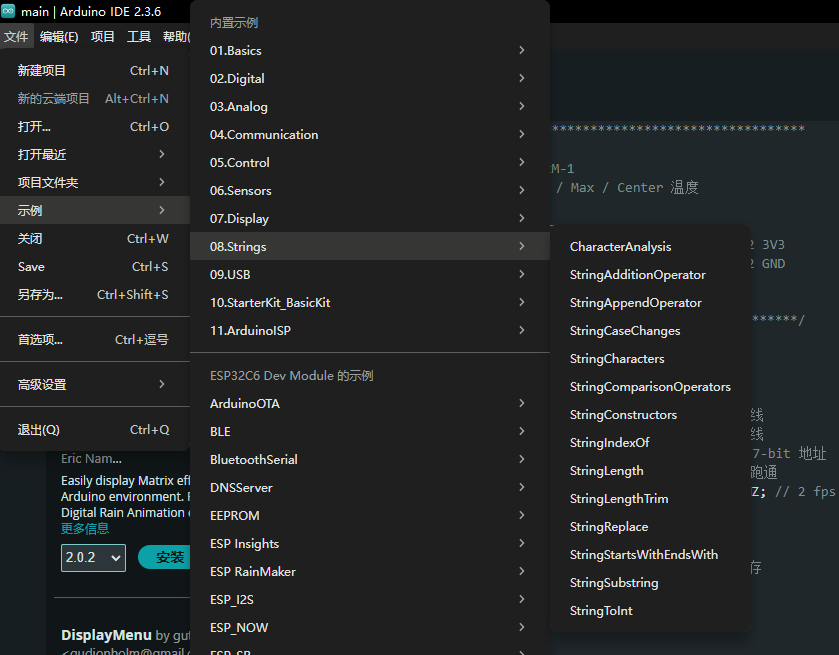

在Arduino IDE里找到TFT_eSPI库的示例程序进行测试：

这里选择 这个示例，编译烧录，效果如下：
