ROS2 入门：话题通信（带工作空间与包）

在 ROS2 中，话题（Topic） 是节点之间最常见的通信方式之一。它遵循 发布-订阅（Pub-Sub）模型：

发布者（Publisher） 将消息发送到某个话题。
订阅者（Subscriber） 监听该话题，并接收消息。

发布者和订阅者之间不需要直接知道对方的存在，只要它们使用同一个话题名和消息类型，就能实现通信。

一. 话题通信基本操作

1.1 创建工作空间与包

新建工作空间：

bash

mkdir -p ~/ros2_ws/src
cd ~/ros2_ws
colcon build

进入 src 目录，新建 Python 包：

bash

cd ~/ros2_ws/src
ros2 pkg create --build-type ament_python py_topic_demo

包结构如下：

   py_topic_demo/
   ├── package.xml
   ├── py_topic_demo
   │   └── __init__.py
   ├── resource
   ├── setup.cfg
   ├── setup.py
   └── test

1.2 编写发布者节点

在 py_topic_demo/py_topic_demo/minimal_publisher.py 中添加：

python

import rclpy
from rclpy.node import Node
from std_msgs.msg import String


class MinimalPublisher(Node):
    def __init__(self):
        super().__init__('minimal_publisher')
        self.publisher_ = self.create_publisher(String, 'chatter', 10)
        timer_period = 1.0
        self.timer = self.create_timer(timer_period, self.timer_callback)
        self.i = 0

    def timer_callback(self):
        msg = String()
        msg.data = f'Hello ROS2: {self.i}'
        self.publisher_.publish(msg)
        self.get_logger().info(f'Publishing: "{msg.data}"')
        self.i += 1


def main(args=None):
    rclpy.init(args=args)
    node = MinimalPublisher()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()

1.3 编写订阅者节点

在 py_topic_demo/py_topic_demo/minimal_subscriber.py 中添加：

python

import rclpy
from rclpy.node import Node
from std_msgs.msg import String


class MinimalSubscriber(Node):
    def __init__(self):
        super().__init__('minimal_subscriber')
        self.subscription = self.create_subscription(
            String,
            'chatter',
            self.listener_callback,
            10)
        self.subscription

    def listener_callback(self, msg):
        self.get_logger().info(f'I heard: "{msg.data}"')


def main(args=None):
    rclpy.init(args=args)
    node = MinimalSubscriber()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()

1.4 修改 `setup.py`

在 setup.py 的 entry_points 中加入：

python

entry_points={
    'console_scripts': [
        'minimal_publisher = py_topic_demo.minimal_publisher:main',
        'minimal_subscriber = py_topic_demo.minimal_subscriber:main',
    ],
},

1.5 构建与运行

在工作空间根目录构建：

bash

cd ~/ros2_ws
colcon build
source install/setup.bash

运行发布者：

bash

ros2 run py_topic_demo minimal_publisher

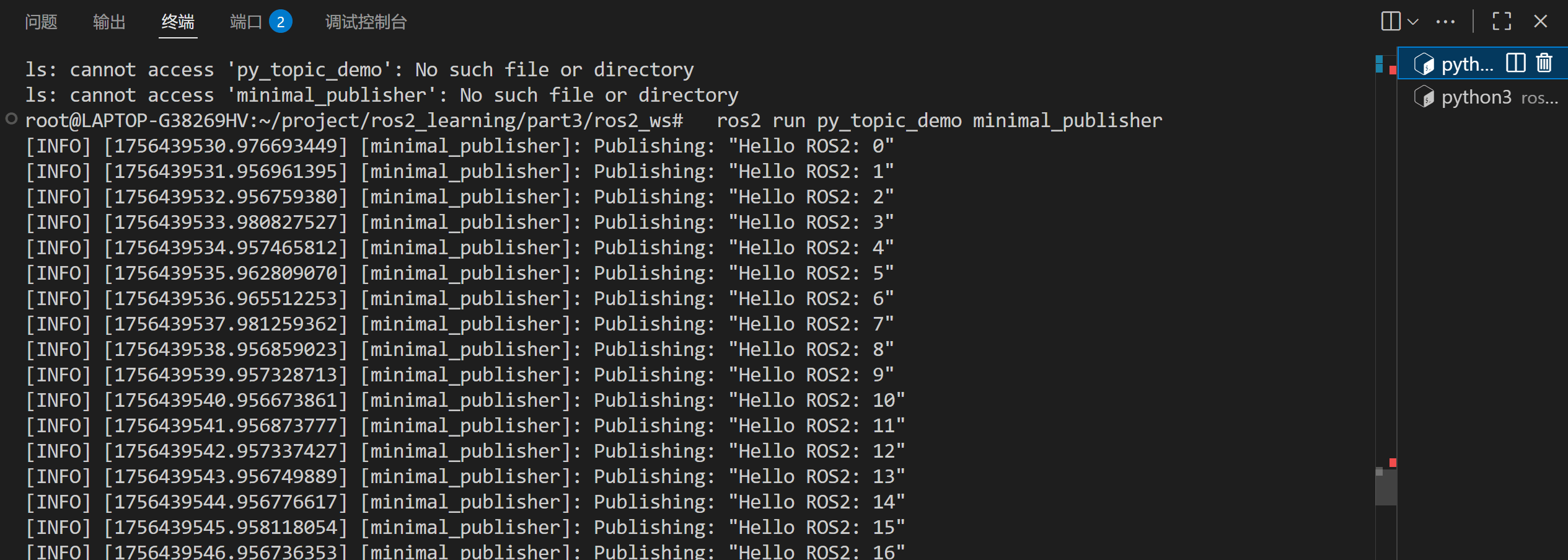

如下图：

1078

运行订阅者：

bash

ros2 run py_topic_demo minimal_subscriber

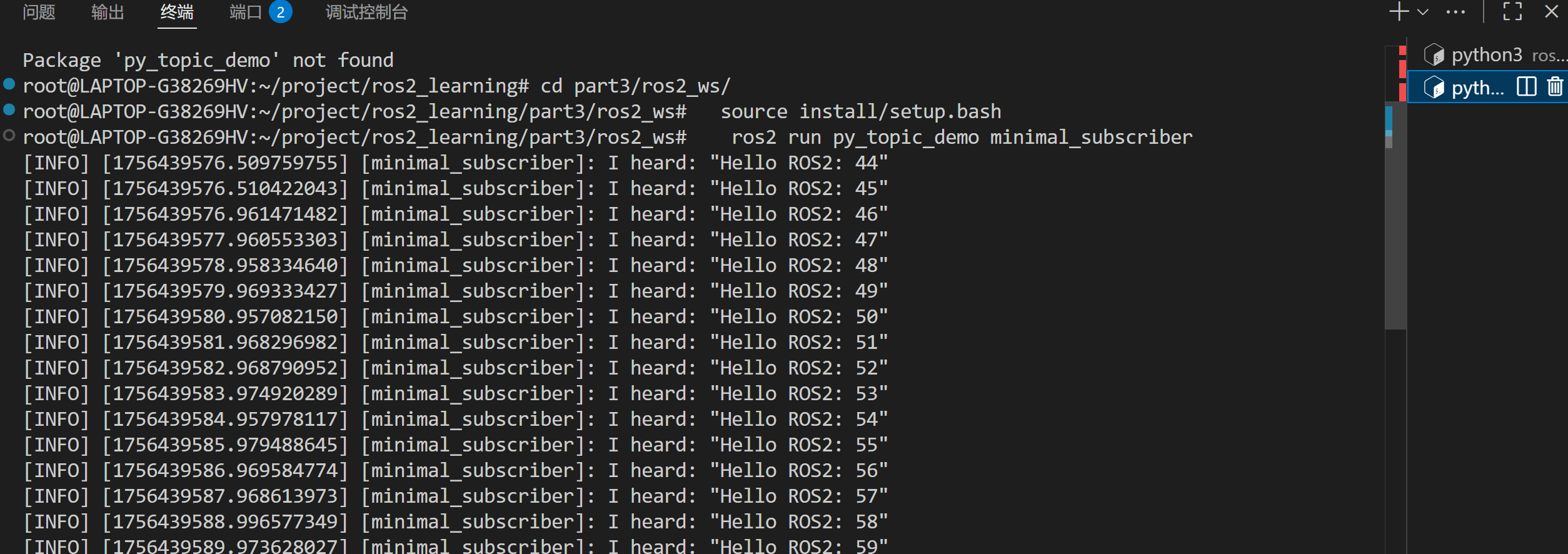

如下图：

1.6 使用命令行调试话题

查看所有话题：
bash
```
ros2 topic list
```
1
查看话题类型：
bash
```
ros2 topic type /chatter
```
1
查看话题实时消息：
bash
```
ros2 topic echo /chatter
```
1

发布测试消息：

bash

ros2 topic pub /chatter std_msgs/String "data: 'Hello from CLI'"

二、话题通信实践

turtlesim 是 ROS2 自带的一个简单模拟器，可以用来学习话题通信。我们要做的是：写一个发布者节点，发布速度指令，控制小海龟按照指定半径画圆。

2.1 启动模拟器

ros2 run turtlesim turtlesim_node

会弹出一个小窗口，显示一只小海龟 🐢。

2.2 控制说明

小海龟的运动由话题 /turtle1/cmd_vel 控制，它使用 geometry_msgs/msg/Twist 消息类型。

该消息用于表示速度指令，由两个三维向量组成：

geometry_msgs/msg/Twist
-----------------------
geometry_msgs/Vector3 linear
geometry_msgs/Vector3 angular

其中 Vector3 的定义为：

geometry_msgs/msg/Vector3
-------------------------
float64 x
float64 y
float64 z

linear 是线速度向量，在 turtlesim 里，只有 linear.x 有效。

linear.x ：表示前后方向的速度（m/s）。正值：向前运动负值：向后运动
linear.y ：表示左右平移速度（对小海龟无效，始终为 0）
linear.z ：表示上下方向速度（对小海龟无效，始终为 0）

angular 是角速度向量，在 turtlesim 里，只有 angular.z 有效。

angular.x ：绕 X 轴旋转速度（对小海龟无效）
angular.y ：绕 Y 轴旋转速度（对小海龟无效）
angular.z ：绕 Z 轴旋转速度（rad/s）。正值：逆时针旋转，负值：顺时针旋转。

在控制小海龟时，通常只需要设置两个参数：

linear.x —— 决定小海龟的前进速度
angular.z —— 决定小海龟的转弯速度

例如：

linear.x = 2.0, angular.z = 0.0 → 小海龟直线前进
linear.x = 0.0, angular.z = 1.0 → 小海龟原地旋转
linear.x = 2.0, angular.z = 1.0 → 小海龟沿圆弧运动

同时，我们可以使用话题 /turtle1/pose 获得小海龟的状态，消息类型为：turtlesim/msg/Pose，格式如下：

turtlesim/msg/Pose
------------------
float32 x          # 小海龟的 X 坐标（单位：米）
float32 y          # 小海龟的 Y 坐标（单位：米）
float32 theta      # 朝向角度（单位：弧度，0 表示朝右，逆时针为正）
float32 linear_velocity   # 当前线速度
float32 angular_velocity  # 当前角速度

2.3 编写海龟控制节点

创建功能包：

ros2 pkg create py_turtle_control --build-type ament_python --dependencies rclpy geometry_msgs turtlesim

编写控制节点，在py_turtle_control/py_turtle_control/turtle_circle_controller.py添加：

python

import rclpy
from rclpy.node import Node
from geometry_msgs.msg import Twist
from turtlesim.msg import Pose
import math


class TurtleCircleController(Node):
    def __init__(self):
        super().__init__('turtle_circle_controller')

        # 发布速度指令
        self.publisher_ = self.create_publisher(Twist, '/turtle1/cmd_vel', 10)

        # 订阅小海龟的位姿
        self.subscription = self.create_subscription(
            Pose,
            '/turtle1/pose',
            self.pose_callback,
            10
        )

        # 控制参数
        self.radius = 2.0          # 目标圆的半径
        self.center_x = 5.5        # 圆心坐标（窗口中心）
        self.center_y = 5.5
        self.linear_speed = 2.0    # 期望的线速度
        self.pose = None

        # 定时器：50ms 调用一次控制逻辑
        self.timer = self.create_timer(0.05, self.control_loop)

    def pose_callback(self, msg: Pose):
        """接收小海龟的当前位置"""
        self.pose = msg

    def control_loop(self):
        if self.pose is None:
            return

        # 当前坐标
        x, y, theta = self.pose.x, self.pose.y, self.pose.theta

        # 小海龟相对圆心的偏移
        dx = x - self.center_x
        dy = y - self.center_y
        dist_to_center = math.sqrt(dx**2 + dy**2)

        # 误差：当前半径 - 目标半径
        error = dist_to_center - self.radius

        # 控制律：
        cmd = Twist()
        cmd.linear.x = self.linear_speed
        cmd.angular.z = -1.0 * error   # 简单 P 控制器

        # 发布速度
        self.publisher_.publish(cmd)

        # 打印调试信息
        self.get_logger().info(
            f'Pose (x={x:.2f}, y={y:.2f}, θ={theta:.2f}), error={error:.2f}, angular.z={cmd.angular.z:.2f}'
        )


def main(args=None):
    rclpy.init(args=args)
    node = TurtleCircleController()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

修改 setup.py，在 setup.py 的 entry_points 中加入：

python

entry_points={
    'console_scripts': [
        'turtle_circle_controller = py_turtle_control.turtle_circle_controller:main',
    ],
},

在工作空间根目录构建：

bash

colcon build
source install/setup.bash

启动控制节点：

bash

ros2 run py_turtle_control turtle_circle_controller

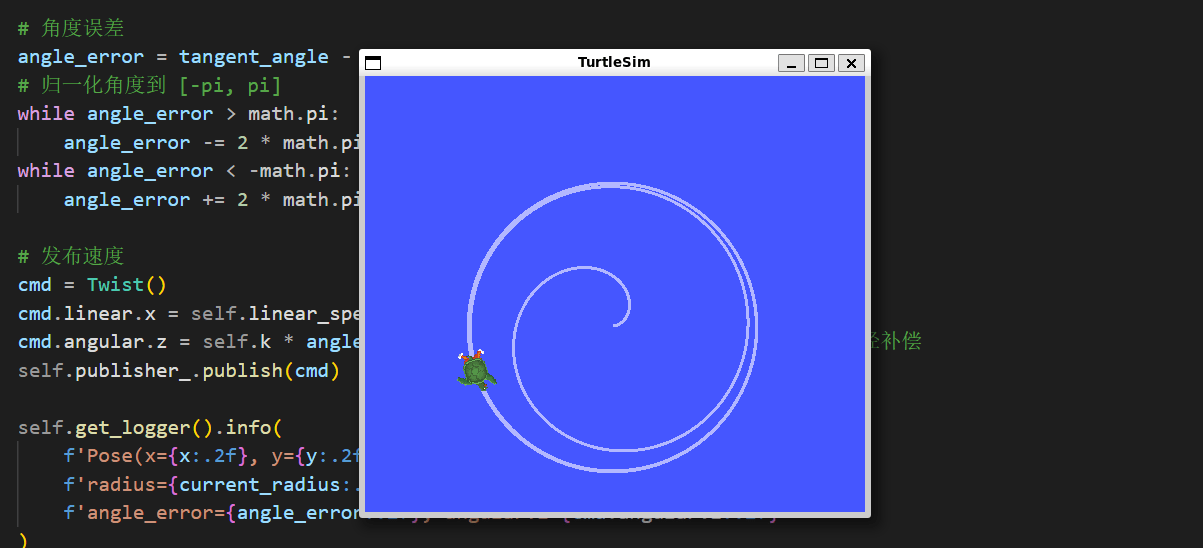

终端会打印小海龟位置、误差和控制参数，小海龟会围绕屏幕中心画圆。

三、自定义通信接口（自定义msg）

在实际项目中，内置的消息类型（如 std_msgs、geometry_msgs）可能无法满足业务需求。 ROS2 允许我们自定义消息（msg）或服务（srv）接口，以便在节点间传递更加复杂或特定的数据结构。

下面我们基于自定义 msg 实现一个读取电脑状态（CPU/内存占用等）并通过可视化界面显示的小 demo。

3.1 创建工作空间和接口包

创建一个新的工作空间

mkdir -p ~/dev_ws/src
cd ~/dev_ws/src

创建接口包:

在 src 目录下，创建一个接口包（注意必须是 ament_cmake 类型）：

bash

ros2 pkg create --build-type ament_cmake system_interfaces

生成后的目录结构如下：

css

dev_ws/
└── src/
    └── system_interfaces/
        ├── CMakeLists.txt
        ├── package.xml
        └── ...

3.2 定义 msg 文件

进入接口包，创建 msg 文件夹，并新建 SystemStatus.msg (注意这个自定义消息文件需要使用大驼峰命名法)：

cd system_interfaces
mkdir msg
nano msg/SystemStatus.msg

内容如下：

builtin_interfaces/Time stamp    # 记录时间戳
string host_name                 # 系统名称
float32 cpu_percent              # CPU 使用率
float32 memory_percent           # 内存使用率
float32 memory_total             # 内存总量
float32 memory_available         # 剩余有效内存
float64 net_sent                 # 网络发送数据总量
float64 net_recv                 # 网络接收数据总量

3.3 修改 package.xml

在package.xml中添加依赖和声明接口包：

xml

<depend>builtin_interfaces</depend>
<depend>rosidl_default_generators</depend>
<depend>rosidl_default_runtime</depend>

 <!-- 必须声明为接口包 -->
<member_of_group>rosidl_interface_packages</member_of_group>

3.4 修改 CMakeLists.txt

打开 CMakeLists.txt，找到并修改如下内容：

find_package(ament_cmake REQUIRED)
find_package(rosidl_default_generators REQUIRED)
find_package(builtin_interfaces REQUIRED)

rosidl_generate_interfaces(${PROJECT_NAME}
  "msg/SystemStatus.msg"
  DEPENDENCIES builtin_interfaces
)

这样就会在构建时生成 SystemStatus 的 Python/C++ 接口。

3.5 构建接口包

回到工作空间根目录，执行：

bash

cd ~/dev_ws
colcon build

构建完成后，记得 source：

source install/setup.bash

验证接口是否生成成功：

ros2 interface show system_interfaces/msg/SystemStatus

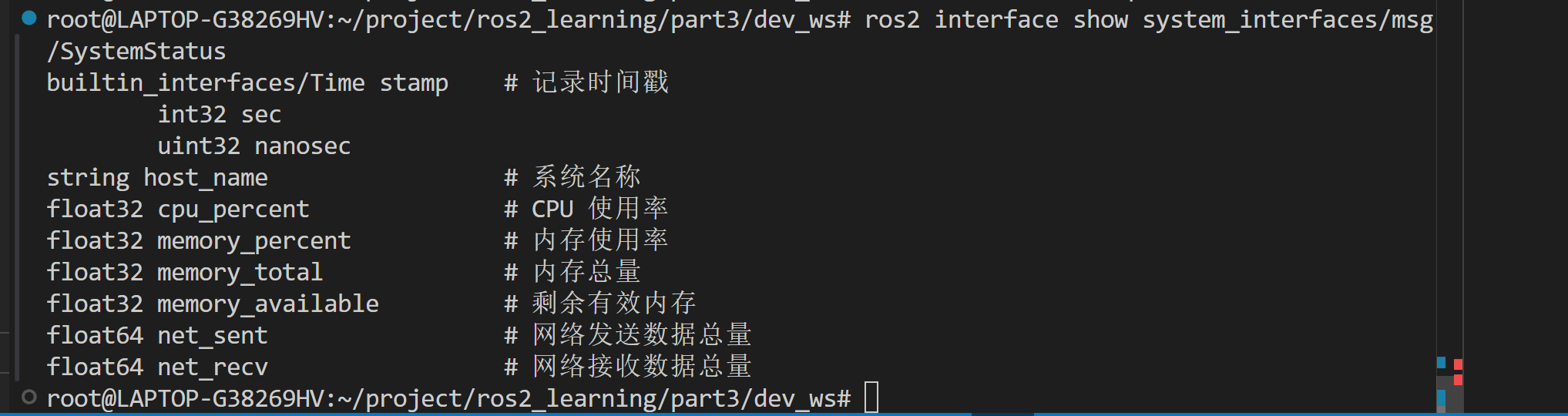

正常情况下会输出刚才定义的消息内容，如下图：

四、自定义msg实战

下面我们基于上面的自定义 msg 实现一个读取电脑状态（CPU/内存占用等）并通过可视化界面显示的小 demo。

这个小demo主要包括三部分：一个自定义的msg包、一个采集电脑状态的话题发布者、一个显示状态的话题订阅者。

4.1 创建 Python 功能包

在 ~/dev_ws/src 下创建一个新的 Python 包：

bash

cd ~/dev_ws/src
ros2 pkg create --build-type ament_python system_monitor --dependencies rclpy psutil system_interfaces

这里我们额外依赖了 psutil 库用于采集系统信息，可以通过 apt 安装：

bash

sudo apt update
sudo apt install python3-psutil

4.2 编写系统状态发布节点

在 system_monitor/system_monitor/system_publisher.py 中添加以下代码：

python

import rclpy
from rclpy.node import Node
from system_interfaces.msg import SystemStatus
from builtin_interfaces.msg import Time
import psutil
import socket
import time


class SystemStatusPublisher(Node):
    def __init__(self):
        super().__init__('system_status_publisher')

        # 创建 Publisher
        self.publisher_ = self.create_publisher(SystemStatus, 'system_status', 10)

        # 定时器，1 秒发布一次
        self.timer = self.create_timer(1.0, self.timer_callback)

        # 获取主机名
        self.host_name = socket.gethostname()
        self.get_logger().info(f"SystemStatus Publisher started on {self.host_name}")

    def timer_callback(self):
        msg = SystemStatus()

        # 时间戳
        now = self.get_clock().now().to_msg()
        msg.stamp = now

        # 主机名
        msg.host_name = self.host_name

        # CPU使用率
        msg.cpu_percent = psutil.cpu_percent(interval=None)

        # 内存信息
        mem = psutil.virtual_memory()
        msg.memory_percent = mem.percent
        msg.memory_total = mem.total / (1024 * 1024 * 1024)  # GB
        msg.memory_available = mem.available / (1024 * 1024 * 1024)

        # 网络数据
        net = psutil.net_io_counters()
        msg.net_sent = net.bytes_sent / (1024 * 1024)  # MB
        msg.net_recv = net.bytes_recv / (1024 * 1024)  # MB

        self.publisher_.publish(msg)
        self.get_logger().info(
            f"CPU: {msg.cpu_percent:.1f}%, Mem: {msg.memory_percent:.1f}%, Sent: {msg.net_sent:.1f}MB, Recv: {msg.net_recv:.1f}MB"
        )


def main(args=None):
    rclpy.init(args=args)
    node = SystemStatusPublisher()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()


if __name__ == '__main__':
    main()

4.3 修改状态发布节点的setup.py

在 system_monitor/setup.py 中添加可执行入口：

python

entry_points={
    'console_scripts': [
        'system_publisher = system_monitor.system_publisher:main',
    ],
},

4.4 构建并运行状态发布节点

bash

cd ~/dev_ws
colcon build
source install/setup.bash

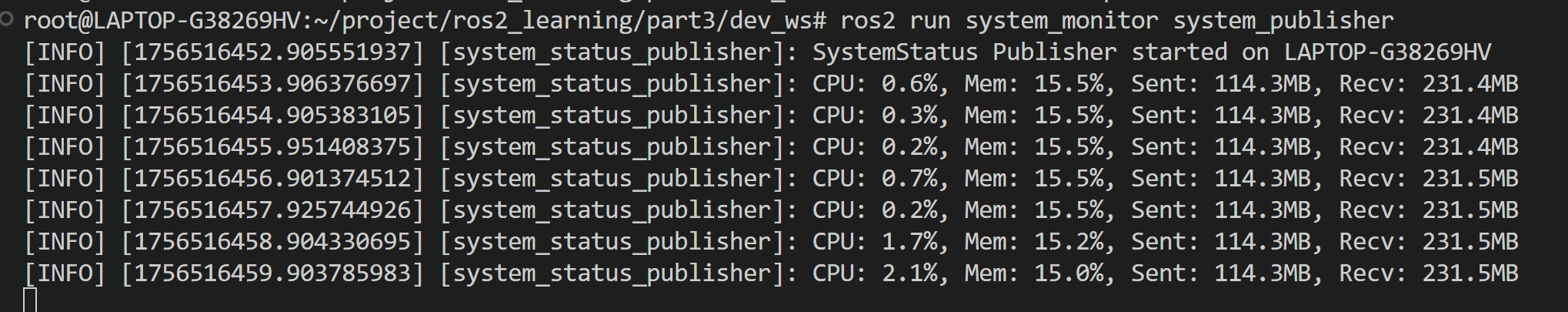

运行发布节点：

bash

ros2 run system_monitor system_publisher

4.5 验证状态发布消息

在另一个终端查看话题：

bash

ros2 topic list

会看到新增话题 /system_status，查看消息内容：

bash

ros2 topic echo /system_status

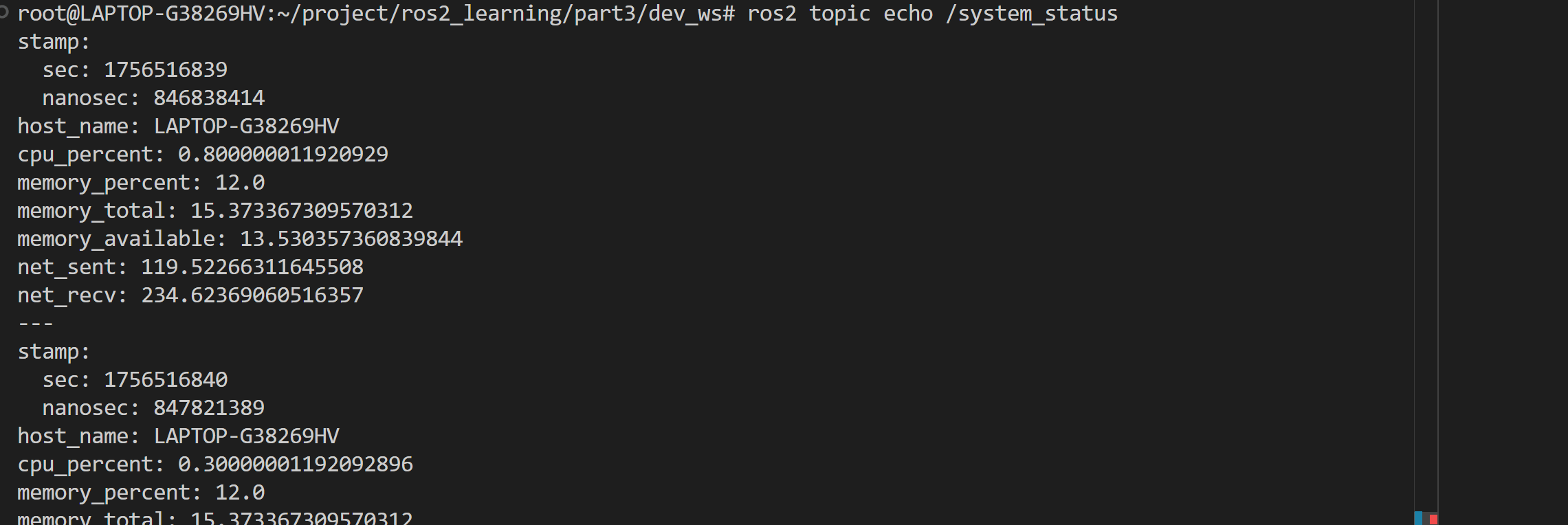

输出如下：

4.6 编写系统状态可视化订阅节点

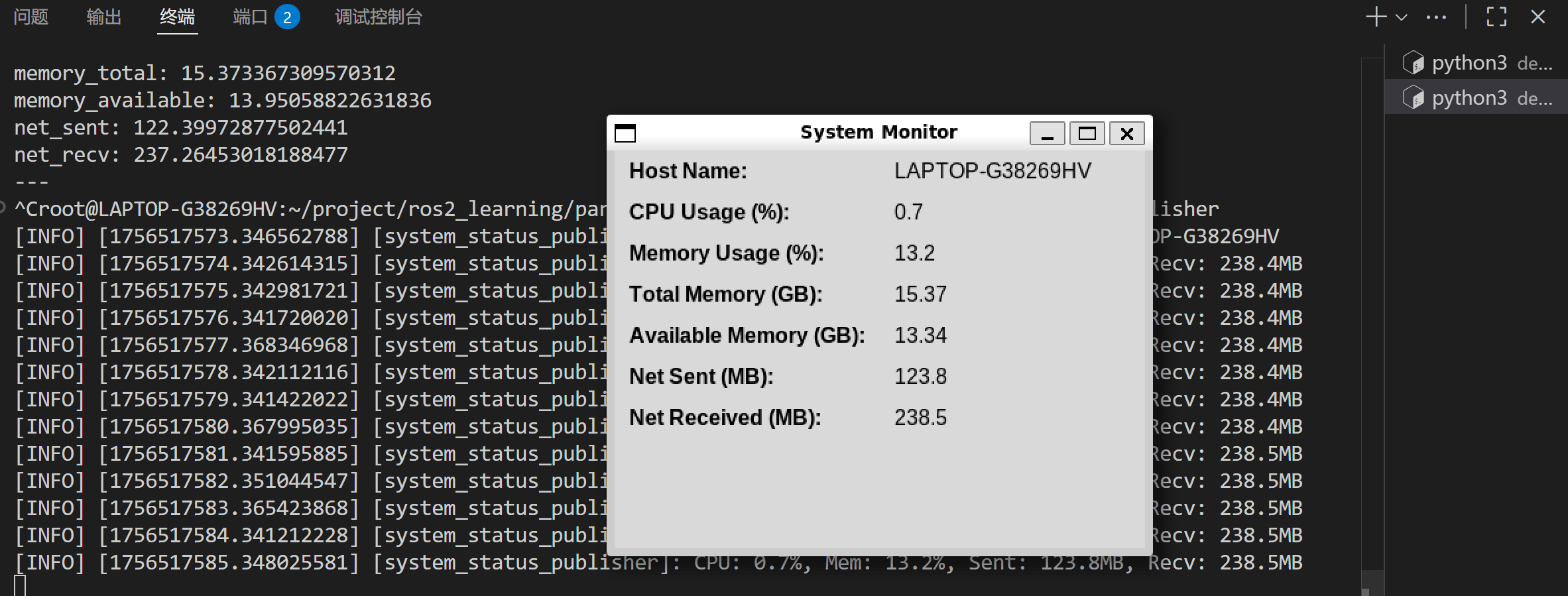

为了更直观展示系统运行状态，我们实现一个简单的 GUI 界面来订阅 /system_status 话题并实时显示数据。

在 system_monitor/system_monitor/system_subscriber_gui.py 中添加以下代码：

python

import sys
import rclpy
from rclpy.node import Node
from system_interfaces.msg import SystemStatus
import tkinter as tk
from tkinter import ttk


class SystemStatusGUI(Node):
    def __init__(self):
        super().__init__('system_status_gui')

        # 创建订阅者
        self.subscription = self.create_subscription(
            SystemStatus,
            'system_status',
            self.listener_callback,
            10
        )

        # 初始化GUI
        self.root = tk.Tk()
        self.root.title("System Monitor")
        self.root.geometry("400x300")

        self.labels = {}
        fields = [
            'Host Name', 'CPU Usage (%)', 'Memory Usage (%)',
            'Total Memory (GB)', 'Available Memory (GB)',
            'Net Sent (MB)', 'Net Received (MB)'
        ]
        for i, field in enumerate(fields):
            ttk.Label(self.root, text=field + ':', font=("Arial", 12, "bold")).grid(row=i, column=0, sticky="w", padx=10, pady=5)
            self.labels[field] = ttk.Label(self.root, text="N/A", font=("Arial", 12))
            self.labels[field].grid(row=i, column=1, sticky="w", padx=10, pady=5)

        self.root.after(100, self.spin_ros)

    def listener_callback(self, msg: SystemStatus):
        """接收到系统状态消息后更新GUI"""
        self.labels['Host Name'].config(text=msg.host_name)
        self.labels['CPU Usage (%)'].config(text=f"{msg.cpu_percent:.1f}")
        self.labels['Memory Usage (%)'].config(text=f"{msg.memory_percent:.1f}")
        self.labels['Total Memory (GB)'].config(text=f"{msg.memory_total:.2f}")
        self.labels['Available Memory (GB)'].config(text=f"{msg.memory_available:.2f}")
        self.labels['Net Sent (MB)'].config(text=f"{msg.net_sent:.1f}")
        self.labels['Net Received (MB)'].config(text=f"{msg.net_recv:.1f}")

    def spin_ros(self):
        """让ROS和Tkinter循环一起运行"""
        rclpy.spin_once(self, timeout_sec=0)
        self.root.after(100, self.spin_ros)

    def run(self):
        self.root.mainloop()


def main(args=None):
    rclpy.init(args=args)
    gui_node = SystemStatusGUI()
    gui_node.run()
    gui_node.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

确保系统安装了 Tkinter（Python 的 GUI 库）,如果没有安装，使用下面的命令安：

bash

sudo apt update
sudo apt install python3-tk

4.7 修改 setup.py 注册订阅者入口

在 system_monitor/setup.py 中添加 GUI 订阅者的入口：

python

entry_points={
    'console_scripts': [
        'system_publisher = system_monitor.system_publisher:main',
        'system_subscriber_gui = system_monitor.system_subscriber_gui:main',
    ],
},

4.8 构建并运行

重新构建：

bash

cd ~/dev_ws
colcon build
source install/setup.bash

运行订阅者：

ros2 run system_monitor system_subscriber_gui

运行发布者（另一个终端）：

ros2 run system_monitor system_publisher

GUI 界面会实时更新 CPU、内存、网络等状态数据：

至此，我们实现了：

system_interfaces：自定义 SystemStatus.msg
system_monitor：
- system_publisher：周期发布电脑状态
- system_subscriber_gui：订阅状态并在 Tkinter GUI 中实时显示

这个 Demo 展示了如何在 ROS2 中：自定义消息接口/采集系统信息/构建发布者和订阅者/使用 Python GUI 可视化话题数据

虽然看起来“多此一举”，一个 Python 脚本就能直接实现相同功能，但 ROS2 的架构设计理念是模块化、分布式、解耦：

接口与逻辑分离：自定义 msg 让系统数据有标准化定义，方便其他节点使用
发布/订阅解耦：数据采集与显示逻辑分开，后续可以很容易接入新的数据消费者，比如日志系统、远程监控等
可扩展性：未来只需在不同设备上运行订阅者节点，就能实现多机状态实时监控
工业化工程思路：这也是 ROS2 在机器人开发中的优势，将功能拆分为小而独立的节点，有助于团队协作和后期维护

换句话说，这个 Demo 体现了 ROS2 从“脚本”到“系统工程”的转变。

补充：

在实际项目中，机器人系统往往由多台设备组成，例如：

主控电脑（运行ROS2核心节点、算法、可视化界面）
嵌入式单板机（如树莓派、NVIDIA Jetson，运行驱动和中间层节点）
底层微控制器（MCU）（STM32/ESP32等，直接控制电机、传感器）

ROS2天然支持分布式多机通信，通过统一的话题机制连接不同层级的硬件与软件。

典型架构图：

+------------------------------------------------------+
|                   主控PC (ROS2)                      |
|  - 系统监控节点 system_publisher                      |
|  - GUI 显示节点 system_subscriber_gui                 |
|  - SLAM、导航、控制等高级算法                           |
+-------------------↑----------------------------------+
                    | DDS over LAN
+-------------------↓----------------------------------+
|       单板机/边缘设备 (ROS2或Micro-ROS Agent)          |
|  - 驱动节点（相机、激光雷达等）                          |
|  - 与底层MCU通信的桥接节点 (串口/Canbus/Modbus等)        |
+-------------------↑----------------------------------+
                    | 串口/CAN/I2C/SPI等总线
+-------------------↓----------------------------------+
|                   MCU (裸机或RTOS)                   |
|  - 传感器采集                                         |
|  - 电机/执行器控制                                    |
|  - 数据封装后通过串口/总线发送                          |
+------------------------------------------------------+

ROS2主机间通信（LAN/WiFi）

ROS2基于DDS（Data Distribution Service），内置发布/订阅分布式通信。
不同电脑上运行的节点，只要网络可达并配置相同的ROS_DOMAIN_ID，就能直接通过话题通信，无需额外中间件。
场景：多台PC协同计算、远程监控、分布式机器人。

嵌入式Linux设备通信

像树莓派、Jetson等Linux设备可以直接跑完整ROS2。
它们既可以充当底层设备的驱动桥，也能执行边缘计算，最终通过ROS2话题将数据上传到主控PC。

微控制器（MCU）通信

MCU资源有限，无法直接运行完整ROS2，可选：
Micro-ROS：在MCU上运行轻量级ROS客户端，通过串口或UDP与ROS2主机通信。
串口桥接节点：MCU仅负责采集和发送原始数据；PC或单板机上运行节点，解析数据并封装为ROS2话题。

参考：

https://www.bilibili.com/video/BV1GnH5eGEC3?spm_id_from=333.788.player.switch&vd_source=ef5a0ab0106372751602034cdd9ab98e

ROS2 入门：话题通信（带工作空间与包） ​

一. 话题通信基本操作 ​

1.1 创建工作空间与包 ​

1.2 编写发布者节点 ​

1.3 编写订阅者节点 ​

1.4 修改 setup.py ​

1.5 构建与运行 ​

1.6 使用命令行调试话题 ​

二、话题通信实践 ​

2.1 启动模拟器 ​

2.2 控制说明 ​

2.3 编写海龟控制节点 ​

三、自定义通信接口（自定义msg） ​

3.1 创建工作空间和接口包 ​

3.2 定义 msg 文件 ​

3.3 修改 package.xml ​

3.4 修改 CMakeLists.txt ​

3.5 构建接口包 ​

四、自定义msg实战 ​

4.1 创建 Python 功能包 ​

4.2 编写系统状态发布节点 ​

4.3 修改状态发布节点的setup.py ​

4.4 构建并运行状态发布节点 ​

4.5 验证状态发布消息 ​

4.6 编写系统状态可视化订阅节点 ​

4.7 修改 setup.py 注册订阅者入口 ​

4.8 构建并运行 ​

补充： ​

ROS2主机间通信（LAN/WiFi） ​

嵌入式Linux设备通信 ​

微控制器（MCU）通信 ​

参考： ​

ROS2 入门：话题通信（带工作空间与包）

一. 话题通信基本操作

1.1 创建工作空间与包

1.2 编写发布者节点

1.3 编写订阅者节点

1.4 修改 `setup.py`

1.5 构建与运行

1.6 使用命令行调试话题

二、话题通信实践

2.1 启动模拟器

2.2 控制说明

2.3 编写海龟控制节点

三、自定义通信接口（自定义msg）

3.1 创建工作空间和接口包

3.2 定义 msg 文件

3.3 修改 package.xml

3.4 修改 CMakeLists.txt

3.5 构建接口包

四、自定义msg实战

4.1 创建 Python 功能包

4.2 编写系统状态发布节点

4.3 修改状态发布节点的setup.py

4.4 构建并运行状态发布节点

4.5 验证状态发布消息

4.6 编写系统状态可视化订阅节点

4.7 修改 setup.py 注册订阅者入口

4.8 构建并运行

补充：

ROS2主机间通信（LAN/WiFi）

嵌入式Linux设备通信

微控制器（MCU）通信

参考：
